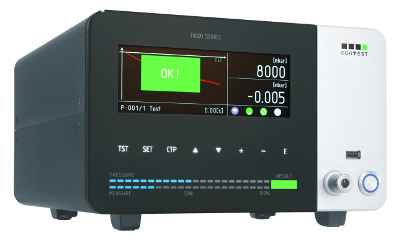

T8990

Teste de estanqueidade universal por queda absoluta de pressão.


Aplicação:

  Aeroespacial   Mecânico
  Automotivo   Médico
  Eletrodomésticos   Oleodinamico
  Eletrônico   Embalagens
  Fundição   Gás
  Pneumático   Aquecimento
  Válvulas   Hidráulica
  Pinças de freio   Energia alternativa
  Refrigeração   Cilindros

Um toque de inovação
O novo teste de estanqueidade T8990 foi projetado para melhorar o que era considerado o melhor dispositivo na história da ForTest, o M8990.
O novo controlador de vídeo “ForTest MMI” trouxe um nível superior de interação homem-máquina, graças a um inovador painel capacitivo de vidro temperado, ao redor de um esplêndido visor colorido de 6,2”.
A programação dos parâmetros é muita mais rápida graças ao novo teclado numérico integrado nos menus, e o visor grande torna ainda mais clara a visualização do ciclo de teste.
A tela principal também possibilita a interação com funções de atalho, como uma mudança do programa de teste, menu de arquivo de teste “inteligente” e bloqueio/desbloqueio usando uma senha.



Visor colorido de 6,2” Gráfico de teste Tela com área total sensível ao toque Teclado de programação ampliado

Conectividade ilimitada.
O novo equipamento T8990 inclui portas para o slave USB, RS232, RS485, Can bus e TTY. O conjunto também pode incluir uma porta Ethernet opcional e um conector de 26 polos com 4 entradas e 8 saídas, que são completamente programáveis, para interface com válvulas externas, barreiras de segurança, interruptores, etc.
O painel dianteiro tem uma porta USB master embutida para conexão com um pen drive USB para gravar os testes realizados, fazer o backup e restaurar parâmetros e atualizar o firmware do instrumento.
A conexão com impressoras térmicas, leitores de código de barras/matrizes de dados e marcadores é realizada automaticamente usando um menu interno.


Pen drive USB Saídas de alta potência RS232, RS485, Can, TTY Conector Ethernet e auxiliar

Medições sempre melhores.
O ciclo de teste foi acelerado ainda mais graças à interação entre o processador e o coprocessador, mantendo a confiabilidade que sempre tornou a ForTest única.
Podemos dizer com segurança que o T8990 conta com a mais avançada seção de medição no mundo, graças à tecnologia de centragem em janelas e à dupla gaiola de Faraday opto-isolada, que reduz os tempos de elaboração para menos de 18 ms.
Isso leva a uma resolução de medição real de 0,1 Pa a 1 bar (0,5 Pa a 6 bar), estável e livre de ruído.


Processador e coprocessador embutidos Tecnologia de centragem em janelas Resolução a partir de 0,1 Pa

Seção pneumática otimizada.
O conjunto das válvulas solenoides de última geração possibilitou um aumento de 30% na velocidade de enchimento em comparação com o modelo anterior, mantendo inalterada a confiabilidade ao longo do tempo. Nossos instrumentos não exigem uma manutenção cara no departamento pneumático. De fato, nosso objetivo é torná-los cada vez mais confiáveis e duradouros.


Velocidade de enchimento +30% Alta potência contra umidade Sem manutenção periódica

Design inovador.
O que parece ser um simples exercício de design esconde, de fato, um estudo em profundidade para tornar a utilização e a compreensão do instrumento tão fáceis quanto possível.
O painel dianteiro é feito de uma única folha de vidro temperado e alumínio, o que o torna extremamente fácil de limpar, tornando o T8990 adequado para uso no laboratório e na linha de produção.
Os extensivos menus internos são fáceis de entender e a interface gráfica foi projetada para exibir somente informações importantes.
Tudo está exatamente onde deveria.


Interface fácil de usar Fácil de limpar Uso em setores a 360°



Modelo 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Dp / precisão de vazão 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Dp / intervalo de medição da vazão 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Dp / resolução de vazão 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Precisão de pressão de enchimento 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Intervalo de medição da pressão de enchimento 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Resolução de pressão de enchimento 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Precisão de medição de vazamento em cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Intervalo de medição de vazamento em cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Resolução de medição de vazamento em cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Precisão de medição de volume em cc/’ 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
Intervalo de medição de volume em cc/’ 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Resolução de medição de volume em cc/’ 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Unidade de medição mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensões 270X160X300 mm
Peso 8 kg
Dimensões do visor 800x280 pixel
Intervalo de temperatura de funcionamento 5-40 °C
Porta RS232 2
Porta RS485 1
Porta USB “Master” 1
Porta USB “Slave” 1
Porta ethernet Optional
Sinais de E/S Start, Stop, Filling, Test, Good, Reject, 4BCD
Sinais de E/S auxiliares (opcionais) 8 output programmable, 4 input programmable, 4BCD
Novos programas 300
Memória de arquivo de testes Advanced
Bloqueio com senha Yes
Nome do programa Yes , 16 characters
Padrões de referência EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

* La misura volumetrica é presente solo se é previsto l'optional di misura volumetrica



SCHEDA TECNICA PDF


  • Eletroválvula de descarga externa com filtro Válvula pneumática de 3 vias
  • Eletroválvula de pilotagem
  • Válvula pneumática de 5 vias
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Venturi
  • Filtro de ar
  • Conexão staubli macho
  • Torneira micrométrica de precisão
  • Torneira micrométrica
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Grupo de fracionamento de válvulas do tipo "cilindros" com filtros
  • Cabo serial proprietário PC ---> Série M
  • Sonda externa de temperatura
  • Válvula pneumática de 3 vias com válvula piloto
  • MIXER-07
  • Software Data Manager
  • Conexão Staubli fêmea volante
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • Válvula de descarga Interna
  • Componentes pneumáticos com micro eletroválvulas rápidas
  • Conexão frontal para fuga calibrada Staubli©  - (ITEM DE SÉRIE) -
  • Regulador de pressão de precisão frontal
  • Regulador Eletrônico de pressão
  • Circuito de auto zero da pressão primária
  • Teste positivo e negativo
  • Pré-Enchimento
  • Leitura da pressão primária à espera
  • Saída secundária de Refugo (terceiro resultado)
  • Saída Analógica de Vazamento
  • Esquema de expansão I/O 24 Vdc
  • Entrada de Start de lógica bimanual
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa - (ITEM DE SÉRIE) -
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
  • Capacímetro para medida do volume da peça
