T8730

TESTE DE VAZÃO / T8730

T8730

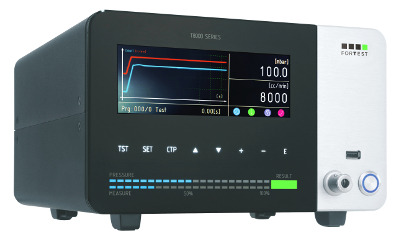

Teste de vazão universal de medida contínua


Aplicação:

  Aeroespacial   Eletrodomésticos
  Automotivo   Médico
  Eletrônico   Embalagens
  Valvole   Idraulica
  Energie alternative   Refrigeração
  Pneumático   Gás

Medição da vazão com sensor de estado sólido
O T8730 foi projetado para a tarefa precisa de medição das vazões em peças como filtros (medicinais, diesel ou gasolina), canos, bocais, aberturas, válvulas, etc
Além da medição clássica da vazão, o instrumento tem outras maneiras de torná-lo tão versátil quanto possível na sua categoria: rampas de subida e descida, testes de abertura e teste de explosão.
Uma outra função separada é a “medição contínua”, ou seja, um teste com tempos infinitos que permite ajuste das torneiras e reparos de peças em tempo real.
O instrumento também conta com um ajuste de pressão inteligente, que usa o regulador de pressão automático para ajustar continuamente a pressão de teste com base na variação da perda de carga, para garantir que a leitura esteja tão estável e repetitiva quanto possível.


Sensor de estado sólido Múltiplos modos de funcionamento Ajuste inteligente da pressão

Conectividade ilimitada.
O novo equipamento T8730 inclui portas para o slave USB, RS232, RS485, Can bus e TTY. O conjunto também pode incluir uma porta Ethernet opcional e um conector de 26 polos com 4 entradas e 8 saídas, que são completamente programáveis, para interface com válvulas externas, barreiras de segurança, interruptores, etc.
O painel dianteiro tem uma porta USB master embutida para conexão com um pen drive USB para gravar os testes realizados, fazer o backup e restaurar parâmetros e atualizar o firmware do instrumento.
A conexão com impressoras térmicas, leitores de código de barras/matrizes de dados e marcadores é realizada automaticamente usando um menu interno.


Pen drive USB Saídas de alta potência RS232, RS485, Can, TTY Conector Ethernet e auxiliar

Tecnologia de alta categoria.
Decidimos não fazer concessões quando equipamos o T8730, montando os melhores componentes atualmente no mercado, como o regulador eletrônico piezoelétrico que garante um ajuste estável e repetitivo, ou o sensor de estado sólido com um amplo intervalo de leitura, ou as válvulas específicas para este modelo, com uma vida útil estimada em dezenas de milhões de ciclos.
Todas essas vantagens resultam em um desempenho de precisão, estabilidade e acurácia nunca antes vistos.
A resolução de medição começa com 0,1 cc/min, com base na parte inferior da escala, variando de 1.000 a 20.000 cc/min, com pressão máxima de 2 bar.


Regulador automático de pressão Medição de até 20.000 cc/min Resolução a partir de 0,1 cc/min

Feito para medir a seção pneumática.
Para evitar o sobreaquecimento causado por longos tempos de ativação do circuito de enchimento, projetamos válvulas pneumáticas especiais de alta capacidade, que não somente funcionam em altas temperaturas, mas também enchem rapidamente a peça em teste, tornando o T8710 adequado também para o teste de peças com volumes significativos.
Todos aqueles acima, enquanto mantém a confiabilidade histórica da ForTest.


Válvulas pneumáticas à prova de calor Alta velocidade de enchimento Sem manutenção periódica

Design inovador.
O que parece ser um simples exercício de design esconde, de fato, um estudo em profundidade para tornar a utilização e a compreensão do instrumento tão fáceis quanto possível.
O painel dianteiro é feito de uma única folha de vidro temperado e alumínio, o que o torna extremamente fácil de limpar, tornando o T8730 adequado para uso no laboratório e na linha de produção.
Os extensivos menus internos são fáceis de entender e a interface gráfica foi projetada para exibir somente informações importantes.
Tudo está exatamente onde deveria.


Interface fácil de usar Fácil de limpar Uso em setores a 360°



Modelo 0-0,5 bar 0,5-6 bar 0-200 cc/min 0-5000 cc/min 0-10000 cc/min 0-20000 cc/min 0-50000 cc/min 0-100000 cc/min 0-200000 cc/min
Dp / precisão de vazão 1 - - 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,5%FS 1% RDG+0,5%FS
Dp / intervalo de medição da vazão 1 - - 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Dp / resolução de vazão - - 0,01 cc/min 1 cc/min 1 cc/min 1 cc/min 10 cc/min 100 cc/min 500 cc/min
Precisão de pressão de enchimento 0,5%FS 0,5%FS - - - - - - -
Intervalo de medição da pressão de enchimento 0-FS 0-FS - - - - - - -
Resolução de pressão de enchimento 0,01 mbar 0,1 mbar - - - - - - -
Precisão de medição de vazamento em cc/’ - - - - - - - - -
Intervalo de medição de vazamento em cc/’ - - - - - - - - -
Resolução de medição de vazamento em cc/’ - - - - - - - - -
Precisão de medição de volume em cc/’ - - - - - - - - -
Intervalo de medição de volume em cc/’ - - - - - - - - -
Resolução de medição de volume em cc/’ - - - - - - - - -
Unidade de medição mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensões 270X160X300 mm
Peso 8 kg
Dimensões do visor 800x280 pixel
Intervalo de temperatura de funcionamento 5-40 °C
Porta RS232 2
Porta RS485 1
Porta USB “Master” 1
Porta USB “Slave” 1
Porta ethernet Optional
Sinais de E/S Start, Stop, Filling, Test, Good, Reject, 4BCD
Sinais de E/S auxiliares (opcionais) 8 output programmable, 4 input programmable, 4BCD
Novos programas 300
Memória de arquivo de testes Advanced
Bloqueio com senha Yes
Nome do programa Yes, 16 characters
Padrões de referência EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

1: can change according to the scale of the Pressure

  • Eletroválvula de descarga externa com filtro
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Filtro de ar
  • Conexão staubli macho
  • Torneira micrométrica de precisão
  • Torneira micrométrica
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Cabo serial proprietário PC ---> Série M
  • Sonda externa de temperatura
  • MIXER-07
  • Software Data Manager
  • Conexão Staubli fêmea volante
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • Neumática para el llenado rápido  - (ITEM DE SÉRIE) -
  • Conexão frontal para fuga calibrada Staubli©
  • Regulador de pressão de precisão frontal
  • Regulador de pressão de precisão frontal
  • Regulador Eletrônico de pressão
  • Regulador Eletrônico de pressão
  • Circuito de auto zero da pressão primária
  • Pré-Enchimento
  • Leitura da pressão primária à espera
  • Saída secundária de Refugo (terceiro resultado)
  • Saída Analógica de Vazamento
  • Esquema de expansão I/O 24 Vdc
  • Entrada de Start de lógica bimanual
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa - (ITEM DE SÉRIE) -
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
