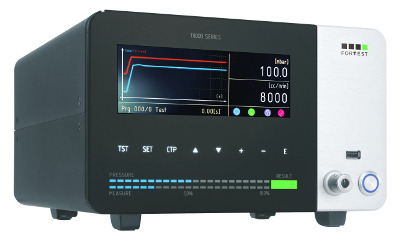

T8720

Teste de estanqueidade universal para microvazões


Medição da estanqueidade com sensor de vazão
A exibição do vazamento no modo volumétrico (cc/h ou cc/min) com um instrumento de teste de vazamento clássico é restrita pela configuração do volume da peça em teste que, usando algoritmos matemáticos, permite a conversão da queda da pressão em queda volumétrica.
Para liberar esse sistema das restrições, o teste de estanqueidade por vazão T8720 foi projetado. Usando um sensor de pressão e um de estado sólido, ele exibe os vazamentos detectados diretamente no modo volumétrico, sem necessidade de configurar o volume que está sendo testado.
Essa característica o torna extremamente versátil em caso de teste de variáveis de grande volume, e particularmente intuitivo na análise da progressão do ciclo de teste.



Sensor de estado sólido Exibição direta do vazamento volumétrico Capacidade amplificada de análise de progressão de teste

Conectividade ilimitada.
O novo equipamento T8720 inclui portas para o slave USB, RS232, RS485, Can bus e TTY. O conjunto também pode incluir uma porta Ethernet opcional e um conector de 26 polos com 4 entradas e 8 saídas, que são completamente programáveis, para interface com válvulas externas, barreiras de segurança, interruptores, etc.
O painel dianteiro tem uma porta USB master embutida para conexão com um pen drive USB para gravar os testes realizados, fazer o backup e restaurar parâmetros e atualizar o firmware do instrumento.
A conexão com impressoras térmicas, leitores de código de barras/matrizes de dados e marcadores é realizada automaticamente usando um menu interno.


Pen drive USB Saídas de alta potência RS232, RS485, Can, TTY Conector Ethernet e auxiliar

Funcionamento híbrido.
A operação particular do T8720 consiste na injeção contínua de ar de teste, diferentemente de um sistema de teste de estanqueidade clássico, e mede diretamente a vazão do vazamento, que varia de alguns cc/min a várias centenas, com base na aplicação.
Este sistema torna o instrumento adequado para a medição de vazamentos que vão além das escalas clássicas de testes de estanqueidade, mas que não estão próximos dos valores normais de teste de vazão, o que normalmente acontece quando se medem milhares de cc/min de vazamento; é por isso que a natureza do T8720 é um híbrido entre as duas tecnologias.
A resolução de medição começa com 0,1 cc/h, com base na parte inferior da escala, variando de 50 a 1.000 cc/min, com pressão máxima de 1 bar.


Injeção contínua de ar Medição de até 1.000 cc/min Resolução a partir de 0,1 cc/h

Feito para medir a seção pneumática.
Para evitar o sobreaquecimento causado por longos tempos de ativação do circuito de enchimento, projetamos válvulas pneumáticas especiais de alta capacidade, que não somente funcionam em altas temperaturas, mas também enchem rapidamente a peça em teste, tornando o T8720 adequado também para o teste de peças com volumes significativos.
Todos aqueles acima, enquanto mantém a confiabilidade histórica da ForTest.


Válvulas pneumáticas à prova de calor Alta velocidade de enchimento Sem manutenção periódica

Design inovador.
O que parece ser um simples exercício de design esconde, de fato, um estudo em profundidade para tornar a utilização e a compreensão do instrumento tão fáceis quanto possível.
O painel dianteiro é feito de uma única folha de vidro temperado e alumínio, o que o torna extremamente fácil de limpar, tornando o T8990 adequado para uso no laboratório e na linha de produção.
Os extensivos menus internos são fáceis de entender e a interface gráfica foi projetada para exibir somente informações importantes.
Tudo está exatamente onde deveria.


Interface fácil de usar Fácil de limpar Uso em setores a 360°



Modelo 0-0,5bar 0,5-6 bar 0-200 cc/min 0-500 cc/min 0-1000 cc/min
Dp / precisão de vazão 1 - - 1% RDG+0,1%FS 1% RDG+0,2%FS 1% RDG+0,2%FS
Dp / intervalo de medição da vazão 1 - - 0-FS 0-FS 0-FS
Dp / resolução de vazão - - 0,01 cc/min 0,1 cc/min 0,5 cc/min
Precisão de pressão de enchimento 0,5%FS 0,5%FS - - -
Intervalo de medição da pressão de enchimento 0-FS 0-FS - - -
Resolução de pressão de enchimento 0,01 mbar 0,1 mbar - - -
Precisão de medição de vazamento em cc/’ - - - - -
Intervalo de medição de vazamento em cc/’ - - - - -
Resolução de medição de vazamento em cc/’ - - - - -
Precisão de medição de volume em cc/’ - - - - -
Intervalo de medição de volume em cc/’ - - - - -
Resolução de medição de volume em cc/’ - - - - -
Unidade de medição mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensões 270X160X300 mm
Peso 8 kg
Dimensões do visor 800x280 pixel
Intervalo de temperatura de funcionamento 5-40 °C
Porta RS232 2
Porta RS485 1
Porta USB “Master” 1
Porta USB “Slave” 1
Porta ethernet Optional
Sinais de E/S Start, Stop, Filling, Test, Good, Reject, 4BCD
Sinais de E/S auxiliares (opcionais) 8 output programmable, 4 input programmable, 4BCD
Novos programas 300
Memória de arquivo de testes Advanced
Bloqueio com senha Yes
Nome do programa Yes, 16 characters
Padrões de referência EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Cabo de extensão de sinais AUX
  • Filtro de ar
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Cabo serial proprietário PC ---> Série M
  • Sonda externa de temperatura
  • MIXER-07
  • Software Data Manager
  • Conexão Staubli fêmea volante
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • Conexão frontal para fuga calibrada Staubli©
  • Regulador de pressão de precisão frontal
  • Circuito de auto zero da pressão primária
  • Leitura da pressão primária à espera
  • Saída secundária de Refugo (terceiro resultado)
  • Saída Analógica de Vazamento
  • Esquema de expansão I/O 24 Vdc
  • Entrada de Start de lógica bimanual
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
  • Indirect Measure
