M8990

M8990 é o novo instrumento de teste de estanqueidade universal por queda de pressão absoluta da série M da ForTest


Aplicação:

  Aeroespacial   Mecânico
  Automotivo   Médico
  Eletrodomésticos   Óleo-dinâmico
  Eletrônico   Embalagens
  Fundição   Gás
  Pneumático   Aquecimento
  Válvulas   Hidráulica
  Pinças de freio   Energia alternativa
  Refrigeração   Cilindros

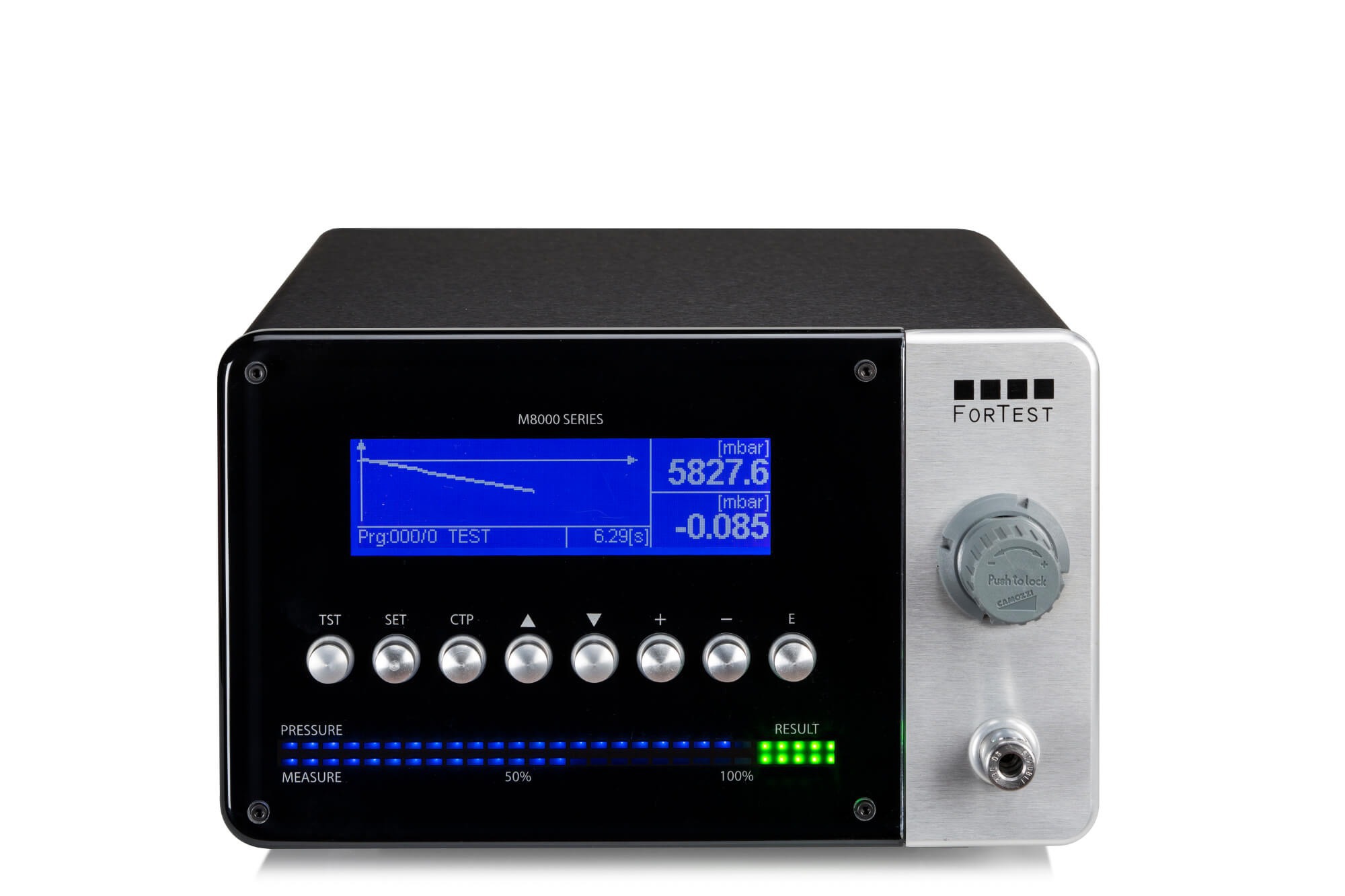

M8990 é o novo instrumento de teste de estanqueidade universal por queda de pressão absoluta da série M da ForTest.

Um circuito pneumático otimizado para anular o volume parasita de teste, uma nova placa eletrônica com microprocessador e um software revolucionário de gestão permitem realizar testes confiáveis e com uma rapidez nunca antes alcançada.

Complementam o quadro o display gráfico de 240x64 pixels retroiluminado azul, 8 teclas de comando, parte dianteira em plexiglass à prova de impacto e o regulador de pressão na parte frontal, tudo acondicionado em um invólucro elegante e resistente, com painel traseiro de alumínio anodizado que reúne elementos pneumáticos e conectores elétricos de expansão.

M8990 pode ser fornecido na versão com eletroválvulas padrão ou na versão com micro eletroválvulas, que proporcionam tempos de teste muito reduzidos.

A tecnologia revolucionária flash com tempos de elaboração ultrarrápidos permite uma visualização gráfica no plano cartesiano e em escala automática do teste de estanqueidade.

O instrumento é disponível com pressão de teste de -1 a 50 Bar. M8990 é fornecido de fábrica com um conector AUX para sinais de expansão de 24 Vdc, uma porta USB, uma porta RS232 opto-isolada, e uma porta para redes industriais multiponto opto-isolada.

Estão disponíveis acessórios externos tais como impressoras, conexão Staubli frontal para ligação de fugas calibradas M0710 ou de outras partes, kit classificador de rede para realização de redes complexas para PC, reguladores de pressão eletrônicos, reguladores mecânicos de precisão, etc...

Mediante solicitação é possível equipá-lo com pen drive USB de memorização dos testes, controle remoto rádio de gestão dos testes, conexão Bluetooth, conexão Ethernet e conexão Internet direta.

M8990, graças a um hardware renovado, possui uma precisão de medida de 0,1 Pa que permite realizar testes com a máxima velocidade e confiabilidade.

Uma interface simples do usuário, um menu multilíngue, o bargraph com indicação da pressão de estanqueidade e da queda detectada, os leds RGB de indicação de peça Boa ou Refugo complementam e enriquecem ainda mais o produto.

  • Recipiente em alumínio anodizado preto
  • Parte dianteira em plexiglass à prova de impacto
  • Leitura da pressão e da queda em mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visor LCD de 240X64 pixels retroiluminado azul
  • Visualização gráfica do teste de estanqueidade no plano cartesiano
  • Regulagem manual da pressão
  • Regulador eletrônico de pressão mediante solicitação
  • Precisão da medida da queda para além de 0,1 Pa
  • Teste de desobstrução fornecido de fábrica
  • Memória do contador de peças e relógio Real Time Clock
  • 300 programas de teste configuráveis pelo operador
  • Afinação de acordo com as normas ISO acessível ao operador e mascarada com algoritmo de controle
  • Conector com sinais de expansão de 24 Vdc
  • Porta RS232 opto-isolada
  • Porta para redes industriais multiponto opto-isolada
  • Conector USB para ligação ao PC
  • Pen drive USB de memorização de testes, controle remoto rádio de gestão dos testes, conexão Bluetooth, conexão Ethernet e conexão Internet direta mediante solicitação
  • Temperatura de funcionamento mín. 5°C / máx. 40 °C
  • Peso da configuração base: 8 kg.
  • Dimensões: 270X160X300 mm.
  • Fundo de escala de Pressão: (mbar) -1000; 200; 500; 1000; 2000; 3000; 6000; 8000; 10000; 15000; 20000; 25000; 30000; 50000
  • Alimentações elétricas possíveis: 110 Vac 50/60Hz,230 Vac 50/60Hz
  • Ligações pneumáticas realizáveis com Tubos (mm): 4x2,7,6x4,8x6
  • Gases de funcionamento: Ar comprimido, Nitrogênio, Hélio, Hidrogênio, Refrigerante

  • Eletroválvula de descarga externa com filtro Válvula pneumática de 3 vias
  • Eletroválvula de pilotagem
  • Válvula pneumática de 5 vias
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Venturi
  • Filtro de ar
  • Conexão staubli macho
  • Torneira micrométrica de precisão
  • Torneira micrométrica
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Grupo de fracionamento de válvulas do tipo "cilindros" com filtros
  • Cabo serial proprietário PC ---> Série M
  • Sonda externa de temperatura
  • Válvula pneumática de 3 vias com válvula piloto
  • MIXER-07
  • Software Data Manager
  • Conexão Staubli fêmea volante
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • Válvula de descarga Interna
  • Válvula de descarga Interna - (ITEM DE SÉRIE) -
  • Componentes pneumáticos com micro eletroválvulas rápidas
  • Conexão frontal para fuga calibrada Staubli©
  • Regulador de pressão de precisão frontal
  • Regulador Eletrônico de pressão
  • Regulador Eletrônico de pressão
  • Circuito de auto zero da pressão primária
  • Teste positivo e negativo
  • Pré-Enchimento
  • Leitura da pressão primária à espera
  • Saída secundária de Refugo (terceiro resultado)
  • Saída Analógica de Vazamento
  • Esquema de expansão I/O 24 Vdc
  • Entrada de Start de lógica bimanual
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
  • Capacímetro para medida do volume da peça
