M8890

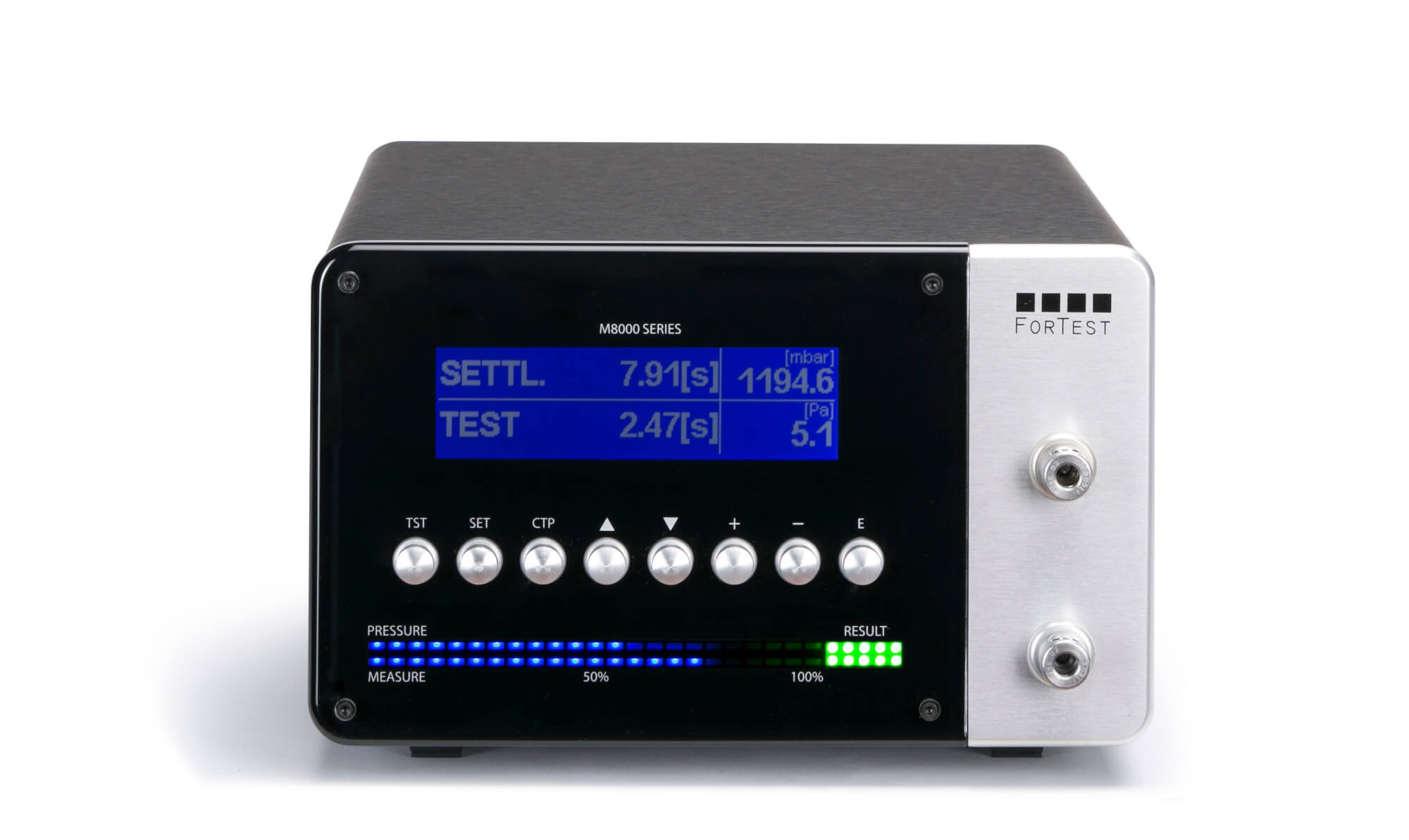

M8890 é o novo instrumento bicanal por queda absoluta de pressão ForTest


Aplicação:

  Automotivo   Médico
  Embalagens
8890

M8890 é o novo instrumento bicanal por queda absoluta de pressão ForTest, foi criado para atender a necessidade frequente de otimizar os tempos de ciclo em linha de ensaio, e ideal para testar pormenores tais como faróis, recipientes médicos, etc.

Um circuito pneumático duplo projetado especialmente permite ter uma modalidade tríplice de regulagem da pressão: - regulador manual de pressão de um estágio para testar duas peças idênticas com a mesma pressão - regulador manual com dois estágios de pressão para testar dois pormenores com pressões diferentes - regulador eletrônico de pressão de um estágio para regulagem ultraprecisa.

O instrumento, compacto externamente (dimensões idênticas às do monocanal M8990), é ideal para ser montado no fim de linha ou em laboratório e, graças às várias interfaces elétricas, pode ser instalado facilmente em quadros elétricos ou automações.

O instrumento é disponível com pressão de teste de -1 a 10 Bar. M8890 é fornecido de fábrica com um conector AUX para sinais de expansão de 24 Vdc duplos para ambos os canais, uma porta USB, uma porta RS232 opto-isolada, e uma porta para redes industriais multiponto opto-isolada.

Estão disponíveis acessórios externos tais como impressoras, conexão Staubli frontal para ligação de fugas calibradas M0710 ou de outras partes, kit classificador de rede para realização de redes complexas para PC, reguladores de pressão eletrônicos, reguladores mecânicos de precisão, etc...

M8890, graças a um hardware renovado, tem uma precisão de medida de 0,1 Pa que permite realizar testes com a maior velocidade e confiabilidade possíveis, e, graças ao teste duplo, reduz para a metade os tempos de ciclo. Uma interface simples do usuário, um menu multilíngue, o bargraph com indicação da pressão de teste e da queda detectada, os leds RGB de indicação de peça Boa ou Refugo complementam e enriquecem ainda mais o produto.

  • Recipiente em alumínio anodizado preto
  • Frontal em plexiglass à prova de impacto
  • Leitura da pressão e da queda em mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visor LCD de 240X64 pixel, retroiluminado azul
  • Visualização gráfica do teste de estanqueidade no plano cartesiano
  • Regulagem da pressão manual
  • Regulador eletrônico de pressão mediante solicitação
  • Precisão da medição da queda para além de 0,1 Pa
  • Teste de desobstrução de série
  • Memória do contador de peças e relógio Real Time Clock
  • 150 programas de teste por canal, configuráveis pelo operador
  • Afinação de acordo com as normas ISO, acessível ao operador e mascarada por algoritmo de controle
  • Conector com sinais de expansão a 24 Vdc
  • Porta RS232 opto-isolada
  • Porta para redes industriais multiponto opto-isolada
  • Conector USB para ligação ao PC
  • Pen drive USB de memorização dos testes, controle remoto rádio de gestão dos testes, conexão Wi-fi, conexão Ethernet e conexão Internet direta mediante solicitação
  • Temperatura de funcionamento mín. 5°C / máx. 40 °C
  • Peso de configuração base: 9 kg.
  • Dimensões: 270X160X300 mm.

  • Eletroválvula de descarga externa com filtro
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Venturi
  • Filtro de ar
  • Conexão staubli macho
  • Torneira micrométrica de precisão
  • Torneira micrométrica
  • Software M Series manager

  • Válvula de descarga Interna
  • Regulador de pressão de precisão frontal
  • Regulador Eletrônico de pressão
  • Placa de expansão I/O 24 Vdc - (ITEM DE SÉRIE) -
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
