M8730

TESTE DE VAZÃO / M8730

M8730

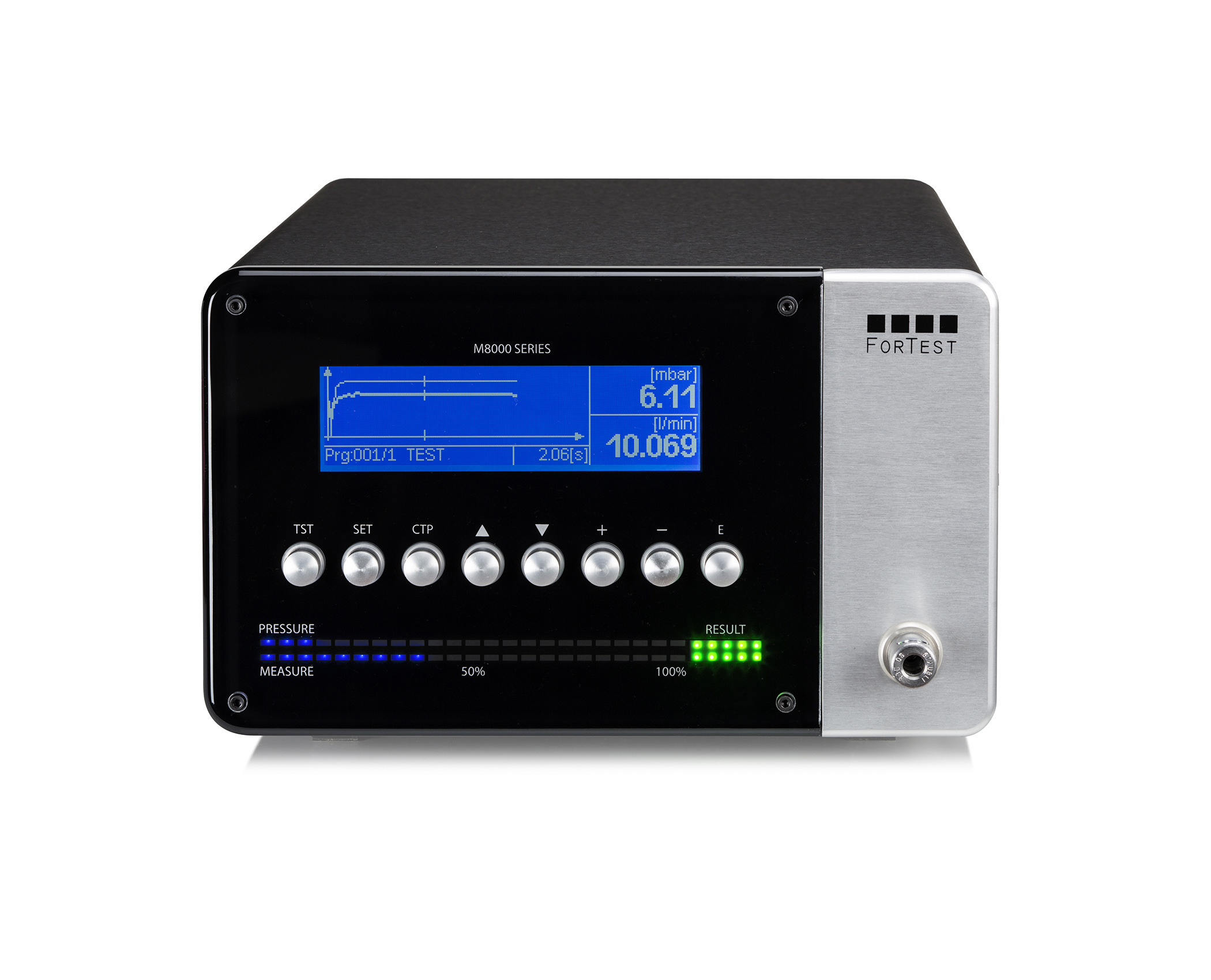

M8730 é o novo instrumento de teste de vazão de medida contínua da série M da ForTest


Aplicação:

  Aeroespacial   Eletrodomésticos
  Automotivo   Médico
  Eletrônico   Embalagens
  Gás   Pneumático
  Válvulas   Hidráulica
  Energia alternativa   Refrigeração

M8730 é o novo instrumento de teste de vazão de medida contínua da série M da ForTest. Esse instrumento é composto por um circuito pneumático otimizado para reduzir notavelmente os tempos de enchimento, por um sensor de vazão mássico, por um sensor de pressão e por um regulador de pressão eletrônico que garante pressões de teste estáveis e precisas. É o clássico medidor de vazão para a medida de filtros, bicos, orifícios, diâmetros de tubos, etc. A tecnologia revolucionária flash com tempos de elaboração ultrarrápidos permite uma visualização gráfica no plano cartesiano e em escala automática do teste de estanqueidade. O instrumento está disponível com pressão de teste de 0 a 2 Bar e vazões de fundo de escala de 0,5 a 20 nl/min. M8730 é fornecido de fábrica com um conector AUX para sinais de expansão de 24 Vdc, uma porta USB, uma porta RS232 opto-isolada, e uma porta para redes industriais multiponto opto-isolada. Estão disponíveis acessórios externos tais como impressoras, conexão Staubli frontal para ligação de fugas calibradas M0710 ou de outras partes, kit classificador de rede para realização de redes complexas para PC, etc... Mediante solicitação é possível equipá-lo com pen drive USB de memorização dos testes, controle remoto rádio de gestão dos testes, conexão Bluetooth, conexão Ethernet e conexão Internet direta. A versão base é composta por um regulador manual de pressão de precisão. Uma interface simples do usuário, um menu multilíngue, o bargraph com indicação da pressão de estanqueidade e da queda detectada, os leds RGB de indicação de peça Boa ou Refugo complementam e enriquecem ainda mais o produto.

  • Recipiente de alumínio anodizado preto
  • Parte frontal em plexiglass à prova de impacto
  • Medida da pressão independente da medida da vazão
  • Medida da pressão em stand-by através de eletroválvula interna (mediante solicitação)
  • Precisão da medida de pressão para além de 0,25%
  • Regulagem manual da pressão
  • Função de correlação automática da pressão/vazão selecionável no software
  • Função de auto zero
  • Visor LCD de 240X64 pixels retroiluminado azul
  • Visualização gráfica do teste de estanqueidade no plano cartesiano
  • Memória do contador de peças e relógio Real Time Clock
  • 300 programas de testes configuráveis pelo operador
  • Afinação de acordo com as normas ISO acessível ao operador e mascarada por algoritmo de controle
  • Conector com sinais de expansão a 24 Vdc
  • Porta RS232 opto-isolada
  • Porta para redes industriais multiponto opto-isolada
  • Conector USB para conexão ao PC
  • pen drive USB de memorização de testes, controle remoto rádio de gestão dos testes, conexão Wi-fi, conexão Ethernet e conexão Internet direta mediante solicitação
  • Temperatura de funcionamento mín. 5°C / máx. 40 °C
  • Peso da configuração base: 8 Kg.
  • Dimensões: 300X160X350 mm.
  • Fundo de escala de Pressão: (mbar) 100; 200; 300; 500; 1000; 2000
  • Fundo de escala de Vazão: (cc/min) ; 200; 500; 1000; 5000; 10000; 20000
  • Alimentações elétricas possíveis: 110 Vac 50/60Hz,230 Vac 50/60Hz
  • Ligações pneumáticas realizáveis com Tubos (mm): 8x6,10x8
  • Gases de funcionamento: Hidrogênio, Refrigerante, Ar comprimido, Nitrogênio, Hélio

  • Eletroválvula de descarga externa com filtro
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Filtro de ar
  • Conexão staubli macho
  • Torneira micrométrica de precisão
  • Torneira micrométrica
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Cabo serial proprietário PC ---> Série M
  • Sonda externa de temperatura
  • MIXER-07
  • Software Data Manager
  • Conexão Staubli fêmea volante
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • Conexão frontal para fuga calibrada Staubli©
  • Regulador de pressão de precisão frontal
  • Regulador de pressão de precisão frontal
  • Regulador Eletrônico de pressão
  • Regulador Eletrônico de pressão
  • Circuito de auto zero da pressão primária
  • Pré-Enchimento
  • Leitura da pressão primária à espera
  • Saída secundária de Refugo (terceiro resultado)
  • Saída Analógica de Vazamento
  • Esquema de expansão I/O 24 Vdc
  • Entrada de Start de lógica bimanual
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
