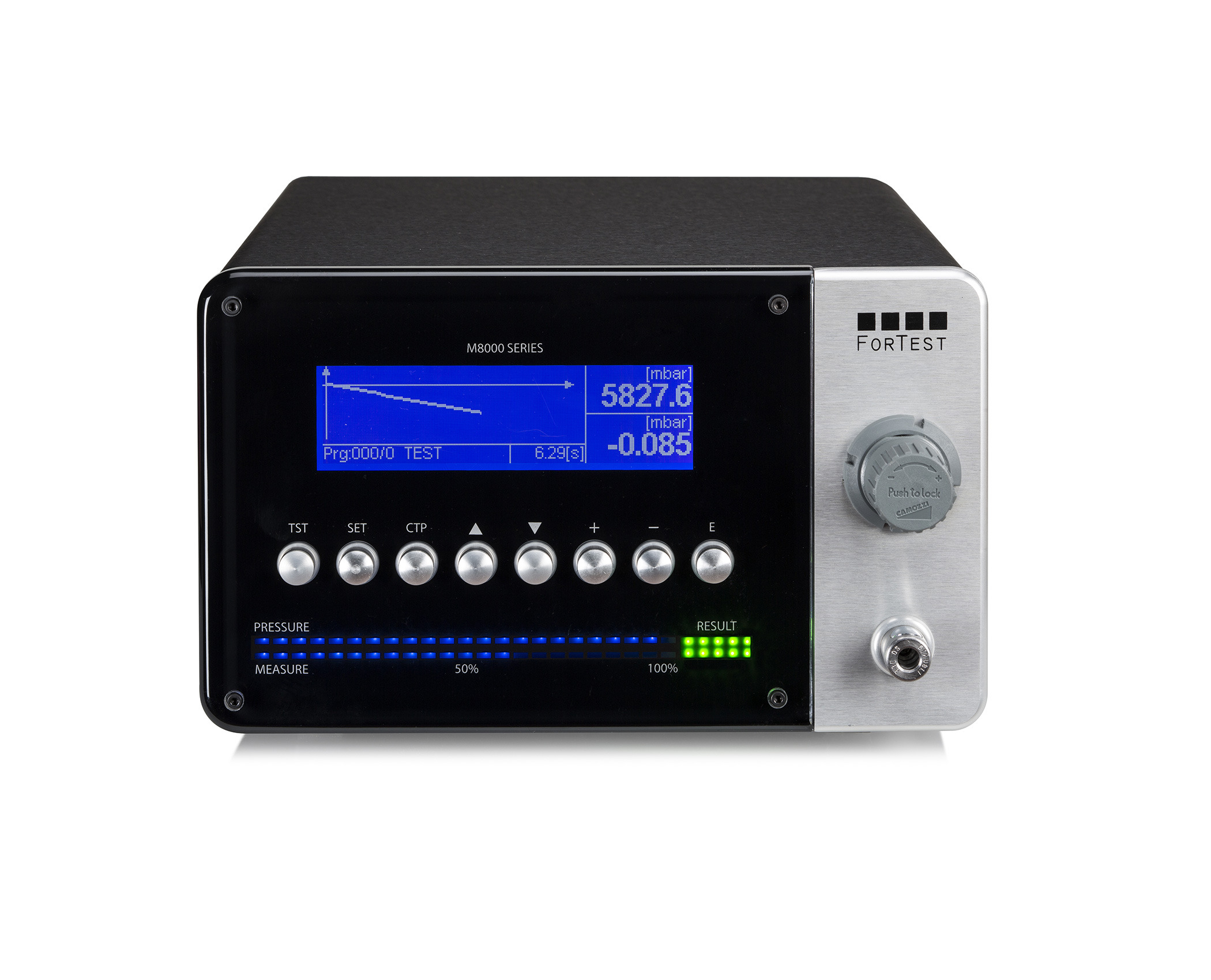

M8390

Rápido e ativo com pressões baixas e muito baixas, o capacímetro com medida estática de volume M8390 foi idealizado para todas as aplicações nas quais é necessário controlar com muita precisão a conformidade em termos dimensionais de uma cavidade rígida


Aplicação:

  Aeroespacial   Mecânico
  Automotivo   Médico
  Pneumático   Embalagens
  Válvulas   Aquecimento

Rápido e ativo com pressões baixas e muito baixas, o capacímetro com medida estática de volume M8390 foi idealizado para todas as aplicações nas quais é necessário controlar com muita precisão a conformidade em termos dimensionais de uma cavidade rígida. As aplicações mais comuns são no âmbito da mecânica, para controlar a realização e a precisão de usinagens de fresas ou a presença de "túneis" ou passagens em componentes que não poderiam ser inspecionados de outro modo; no âmbito alimentar, para controlar a presença de corpos estranhos no setor de embalagens; no setor farmacêutico ou cosmético para certificar a precisão de frascos ou recipientes; e, de um modo geral, em todos os casos nos quais é necessário controlar, em uma linha produtiva, a conformidade à tolerância do volume de um recipiente. M8390 é fornecido de fábrica com um conector AUX para sinais de expansão de 24 Vdc, uma porta USB, uma porta RS232 opto-isolada, e uma porta para redes industriais multiponto opto-isolada. Estão disponíveis acessórios externos tais como impressoras, conexão Staubli frontal para ligação de fugas calibradas M0710 ou de outras partes, kit classificador de rede para realização de redes complexas para PC, reguladores de pressão eletrônicos, reguladores mecânicos de precisão, etc... Mediante solicitação é possível equipá-lo com pen drive USB de memorização dos testes, controle remoto rádio de gestão dos testes, conexão Bluetooth, conexão Ethernet e conexão Internet direta. M8390 permite realizar comparações estáticas ou dinâmicas de volumes. Além disso, é aconselhado para realizar medidas precisas de volume de cavidades ou para verificar a presença de corpos estranhos em ambiente alimentar (por ex.: latas, garrafas, etc.). Uma interface simples do usuário, um menu multilíngua, o bargraph com indicação da pressão de estanqueidade e da queda detectada, o led RGB de indicação de peça Boa ou Refugo complementam e enriquecem ainda mais o produto. M8390 pode ser equipado com regulador eletrônico de precisão ou regulador mecânico.

  • Recipiente em alumínio anodizado preto
  • Parte frontal em plexiglass à prova de impacto
  • Medida da pressão independente da medida da vazão
  • Medida da pressão em stand-by através de eletroválvula interna (mediante solicitação)
  • Precisão da medida da pressão para além de 0,25%
  • Regulagem eletrônica da pressão
  • Função de correlação automática da pressão/vazão selecionável no software
  • Função de auto zero
  • Visor LCD de 240X64 pixels retroiluminado azul
  • Visualização gráfica do teste de estanqueidade no plano cartesiano
  • Regulagem manual da pressão mediante solicitação
  • Regulador eletrônico de pressão de série
  • Memória do contador de peças e relógio Real Time Clock
  • 300 programas de testes configuráveis pelo operador
  • Afinação de acordo com as normas ISO acessível ao operador e mascarada por algoritmo de controle
  • Conector com sinais de expansão a 24 Vdc
  • Porta RS232 opto-isolada
  • Porta para redes industriais multiponto opto-isolada
  • Conector USB para conexão ao PC
  • pen drive USB de memorização de testes, controle remoto rádio de gestão dos testes, conexão Wi-fi, conexão Ethernet e conexão Internet direta mediante solicitação
  • Temperatura de funcionamento mín. 5°C / máx. 40 °C
  • Peso configuração base: 8 Kg.
  • Dimensões: 270X160X350 mm.
  • Fundo de escala de Pressão: (mbar) 1000
  • Alimentações elétricas possíveis: 110 Vac 50/60Hz,230 Vac 50/60Hz
  • Ligações pneumáticas realizáveis com Tubos (mm): 6x4,8x6
  • Gases de funcionamento: Ar comprimido, Nitrogênio, Hélio, Hidrogênio, Refrigerante

  • Eletroválvula de descarga externa com filtro
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Filtro de ar
  • Conexão staubli macho
  • Torneira micrométrica de precisão
  • Torneira micrométrica
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Cabo serial proprietário PC ---> Série M

  • Conexão frontal para fuga calibrada Staubli©
  • Regulador de pressão de precisão frontal
  • Regulador Eletrônico de pressão
  • Circuito de auto zero da pressão primária
  • Saída Analógica de Vazamento
  • Esquema de expansão I/O 24 Vdc
  • Entrada de Start de lógica bimanual
  • Tomada Ethernet/TCP-IP
  • Porta USB Ativa
  • Conexão WI-FI
  • Kit comando rádio remoto para seleção de programas/start
  • Medida de alta resolução (1M pti AD) - (ITEM DE SÉRIE) -
