M6960

O novo M6960 é o novo instrumento de teste de estanqueidade diferencial para pequenos volumes e testes ultrarrápidos


Aplicação:

  Automotivo   Médico
  Gás   Eletrodomésticos
  Embalagens
6960

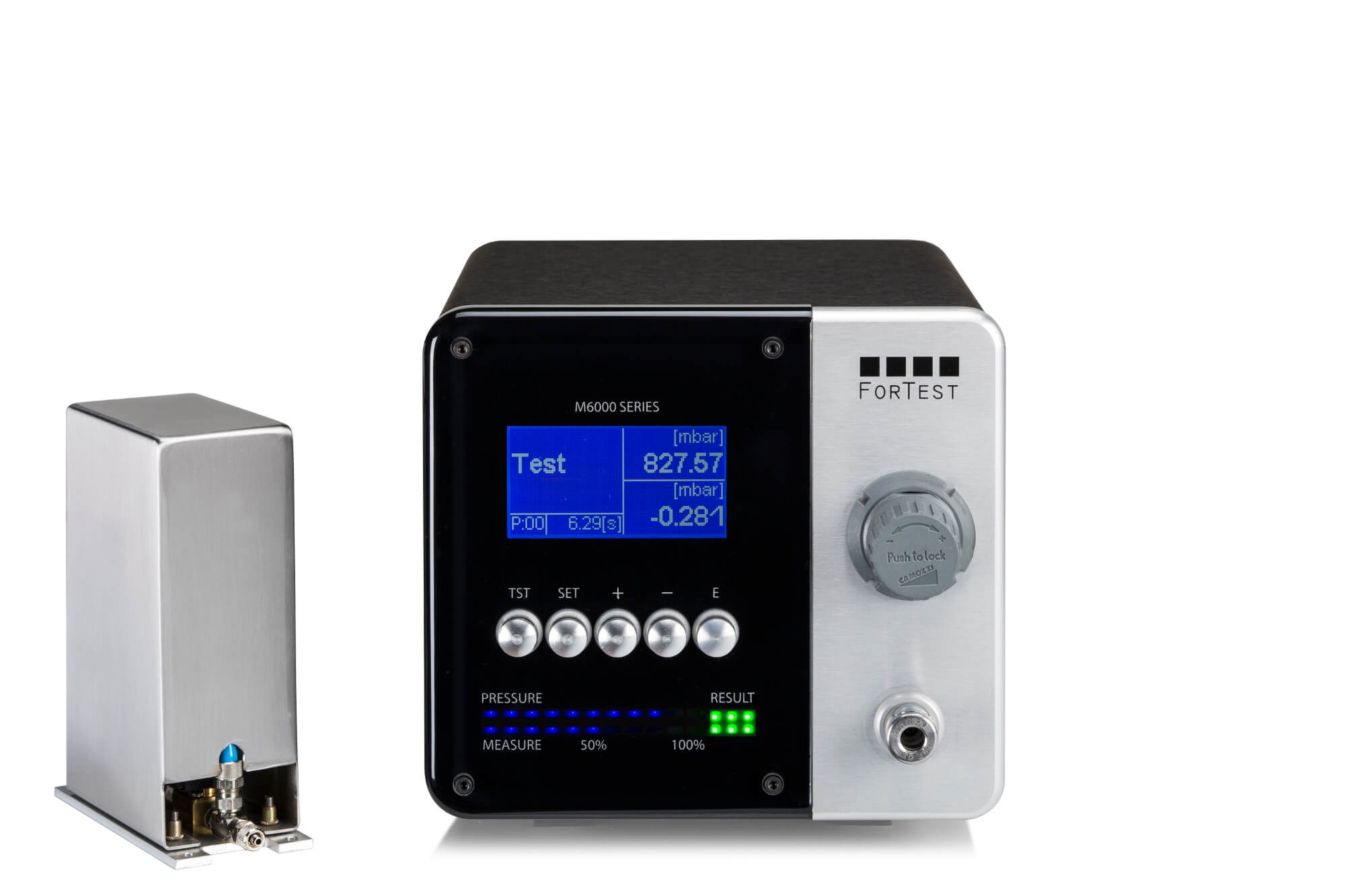

O novo M6960 é o novo instrumento de teste de estanqueidade diferencial para pequenos volumes e testes ultrarrápidos. Graças ao módulo pneumático externo será possível reduzir sensivelmente o volume do teste, colocando o grupo pneumático perto do pormenor que deve ser testado e garantindo um ciclo de teste com tempos extremamente reduzidos. Também está disponível na versão "stand alone" com ligação pneumática interna. Graças às pequenas dimensões do instrumento, simplifica a construção de bancadas multiponto.

Para um volume de 3 cc será necessário apenas 0,1 segundo para realizar um teste de estanqueidade de modo estável e repetitivo, detectando uma fuga de 10 cc/h a 2 bar.

Pode ser aplicado em todos os setores que trabalham com componentes de pequenas dimensões com tempos de ciclo reduzidos (válvulas para pneus, pressostatos, microválvulas de plástico para o setor médico, agulhas, cateteres, agulhas de borboleta, componentes biomédicos, etc). O instrumento é disponível nas escalas de 0,5 a 10 bar.

Graças aos novos recursos software e hardware, o M6960 pode proporcionar uma precisão de medida de 0,1 Pa. Como em toda a série M de ForTest, o M6960 também conta com um conector RS232 instalado de fábrica para a conexão com o PC, uma segunda porta serial para conexão com leitor de códigos de barras e impressora térmica, e um conector com sinais auxiliares de 24Vdc para integração a automações ou bancadas.

  • Recipiente em alumínio anodizado preto
  • Frontal em plexiglass à prova de impacto
  • Leitura da pressão e da queda em mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visor LCD de 128X64 pixel, retroiluminado azul
  • Regulagem da pressão manual
  • Precisão da medição da queda para além de 0,1 Pa
  • Memória do contador de peças e relógio Real Time Clock
  • 100 programas de teste configuráveis pelo operador
  • Afinação de acordo com as normas ISO acessível ao operador e mascarada por algoritmo de controle
  • Conector com sinais de expansão a 24 Vdc
  • Porta RS232 opto-isolada
  • Porta para redes industriais multiponto opto-isolada
  • Conector USB para ligação ao PC
  • Temperatura de funcionamento mín. 5°C / máx. 40 °C
  • Peso de configuração base: 5 Kg.
  • Dimensões: 180X160X200 mm.
  • Fundo de Escala de Pressão: (mbar) -1000; 500; 1000; 2000; 6000; 10000
  • Alimentações elétricas possíveis: 24 Vdc
  • Ligações pneumáticas realizáveis com Tubos (mm): 4x2,7,6x4
  • Gases de funcionamento: Ar comprimido, Nitrogênio
  • Fundo de escala de Pressão: (mbar) -1000; 500; 1000; 2000; 6000; 10000
  • Alimentações elétricas possíveis: 24 Vdc
  • Ligações pneumáticas realizáveis com Tubos (mm): 4x2,7,6x4
  • Gases de funcionamento: Ar comprimido, Nitrogênio

  • Eletroválvula de descarga externa com filtro
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Venturi
  • Filtro de ar
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Alimentador externo 24 Vdc
  • Cabo serial proprietário PC ---> Série M
  • MIXER-07
  • Software Data Manager
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • Pneumatica con micro elettrovalvole veloci - (STANDARD)
  • Regolatore di pressione di precisione frontale - (STANDARD)
  • Modulo pneumatico di misura remotata - (STANDARD)
  • Ingresso di Start a logica bi-manuale
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
