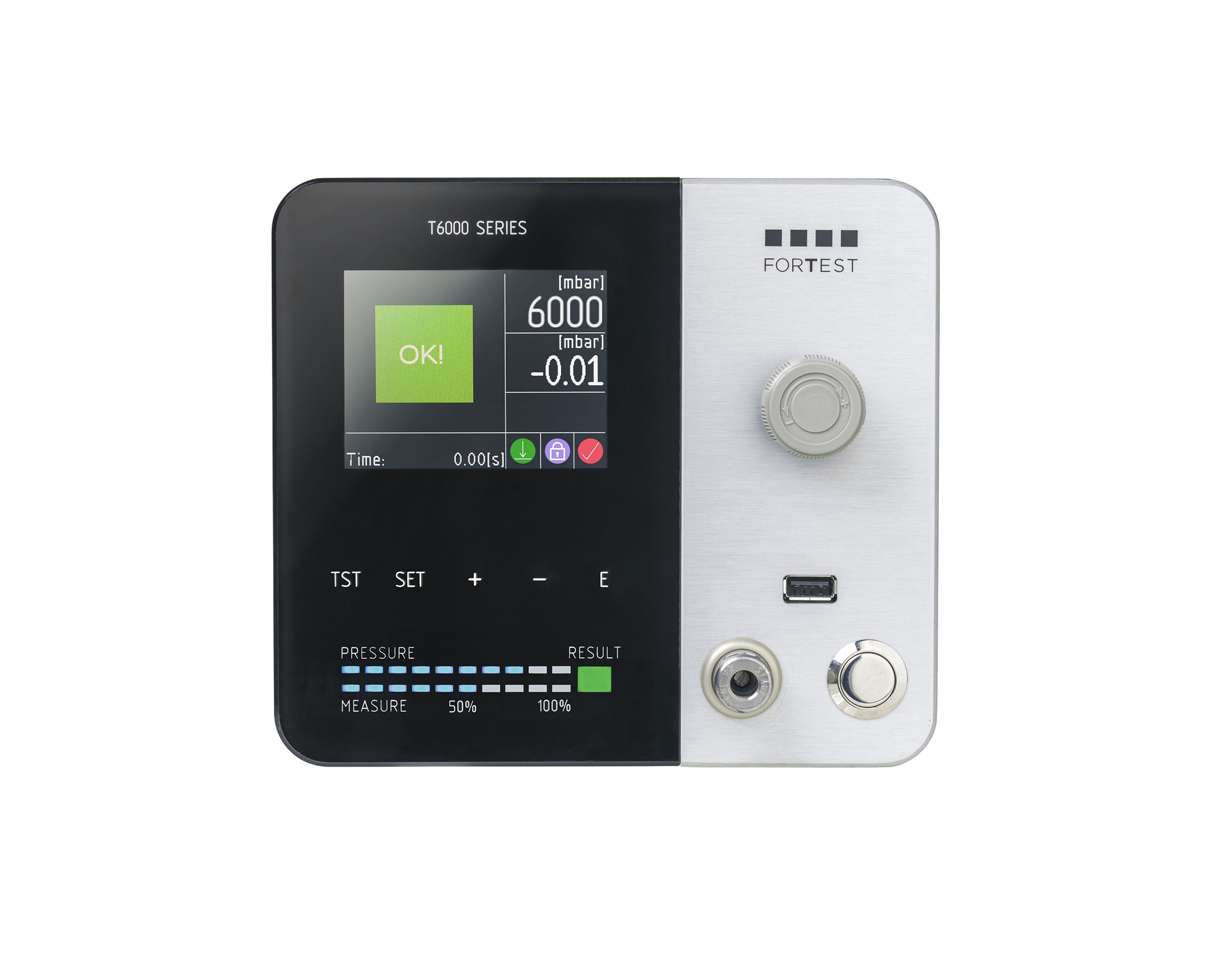

T6960

Teste de estanqueidade diferencial remota entry-level


Alta velocidade para volumes pequenos.
O T6960 foi projetado para testes ultrarrápidos de peças pequenas (válvulas pneumáticas, pressostatos, microválvulas de plástico para o setor médico, agulhas, catéteres, componentes biomédicos, etc.).
Essas características o tornam adequado para uso em máquinas automáticas de alta produção, permitem montagem da unidade pneumática atrás da peça que está sendo testada para a máxima redução do volume parasita. A tecnologia de medição diferencial também permite a detecção de vazamentos extremamente baixos (por exemplo, válvulas medicinais: 10 cc/h a 2 bar em 0,1 s de teste).



Tempo de teste de alguns décimos de segundo Unidade pneumática remota Ideal para peças pequenas (máximo 20 cc)

Todas as conexões de que você precisa.
T6960 tem uma oferta de portas mais limitada do que seus colegas maiores, mas igualmente completa: portas para o USB slave, RS232, RS485 e Can bus.
O painel dianteiro tem uma porta USB master embutida para conexão com um pen drive USB para gravar os testes realizados, fazer o backup e restaurar parâmetros e atualizar o firmware do instrumento.
A conexão com impressoras térmicas, leitores de código de barras/matrizes de dados e marcadores é realizada automaticamente usando um menu interno.


Pen drive USB Saídas de alta potência RS232, RS485, Can

Tão pequeno, mas tão potente.
T6990 conta com uma resolução de medição de 0,1 Pa a 1 bar (0,5 Pa a 6 bar) estável e livre de ruídos, compartilhando uma parte da seção de medição implementada nas séries maiores T8000 e T9000.
Embora tenha sido projetado como um instrumento em nível de entrada, o desempenho de medição é perfeitamente comparável com aquele do restante da gama da ForTest.



Desempenho de medição avançado Resolução a partir de 0,1 Pa

Pneumática remota.
O T6960 conta com uma unidade pneumática externa com microválvulas embutidas e transdutor de pressão diferencial, para uma montagem tão próxima quanto possível da peça a ser testada. Ele é totalmente gerenciado diretamente a partir da unidade central com as dimensões e interface idênticas às do T6990.



Ideal para volumes de até 20 cc Unidade remota externa Tecnologia diferencial

Tudo está onde deveria.
Apesar das dimensões compactas que tornaram necessário o uso de menus mais simplificados, a interface do usuário do T6990 foi, de todo modo, projetada para facilitar a programação dos parâmetros de teste.
O painel dianteiro é feito de uma única folha de vidro temperado e alumínio, o que o torna extremamente fácil de limpar, tornando o T6990 adequado para uso no laboratório e na linha de produção.
Os extensivos menus internos são fáceis de entender e a interface gráfica foi projetada para exibir somente informações importantes.
Tudo está exatamente onde deveria.


Interface fácil de usar Fácil de limpar Uso em 360°



Modelo 0-0,2 bar 0-0,5 bar 0-1 bar 0-2 bar 0-3 bar 0-6 bar
Dp / precisão de vazão 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT
Dp / intervalo de medição da vazão 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Dp / resolução de vazão 0,001 mbar 0,001 mbar 0,001 mbar 0,002 mbar

0,005 mbar 0,005 mbar
Precisão de pressão de enchimento 1,5%FS 1,5%FS 1,5%FS 1,5%FS 1,5%FS 1,5%FS
Intervalo de medição da pressão de enchimento 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Resolução de pressão de enchimento 0,01 mbar 0,01 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
Precisão de medição de vazamento em cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Intervalo de medição de vazamento em cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Resolução de medição de vazamento em cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Precisão de medição de volume em cc/’ - - - - - -
Intervalo de medição de volume em cc/’ - - - - - -
Resolução de medição de volume em cc/’ - - - - - -
Unidade de medição mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensões 180X160X200 mm
Peso 5 kg
Dimensões do visor 320x240 pixel
Intervalo de temperatura de funcionamento 5-40 °C
Porta RS232 2
Porta RS485 1
Porta USB “Master” 1
Porta USB “Slave” 1
Porta ethernet -
Sinais de E/S Start, Stop, Filling, Test, Good, Reject, 3BCD
Sinais de E/S auxiliares (opcionais) -
Novos programas 100
Memória de arquivo de testes Standard
Bloqueio com senha Yes
Nome do programa Yes, 8 characters
Padrões de referência EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Eletroválvula de descarga externa com filtro
  • Botão externo de start
  • Botoeira externa start/abort
  • Botoeira externa para seleção de 4 programas
  • Pedal de start
  • Leitor de código de barras
  • Etiqueta adesiva para impressora 4500un.
  • Cabo de extensão de sinais AUX
  • Venturi
  • Filtro de ar
  • Software M Series manager
  • TTY
  • Protocolo serial
  • Alimentador externo 24 Vdc
  • Cabo serial proprietário PC ---> Série M
  • MIXER-07
  • Software Data Manager
  • Impressora térmica com dispositivo para destacar a película
  • Impressora térmica sem dispositivo para destacar a película
  • Cabo adaptador AUX Série M ---> Série ET
  • Botão Start/Abort/Bom/Refugo
  • Software "Data Manager"
  • Filtro de ar 5 mícrons

  • válvulas pneumáticas solenóides com micro rápido - (Standard)
  • regulador de pressão de precisão frontal - (STANDARD)
  • Módulo de medição de pneus controlado remotamente - (STANDARD)
  • Comece a lógica de entrada Bi-manual medida de alta resolução (1M PTI AD) - (STANDARD)
